精准调控钙钛矿的晶体取向与相纯度，是制备高效、长寿命钙钛矿太阳能电池的关键。碘化铅（PbI₂）模板在两步沉积法中制备高品质钙钛矿薄膜具备独特优势，但由于碘化铅晶面结构复杂，仍难以实现钙钛矿晶体的择优取向生长。

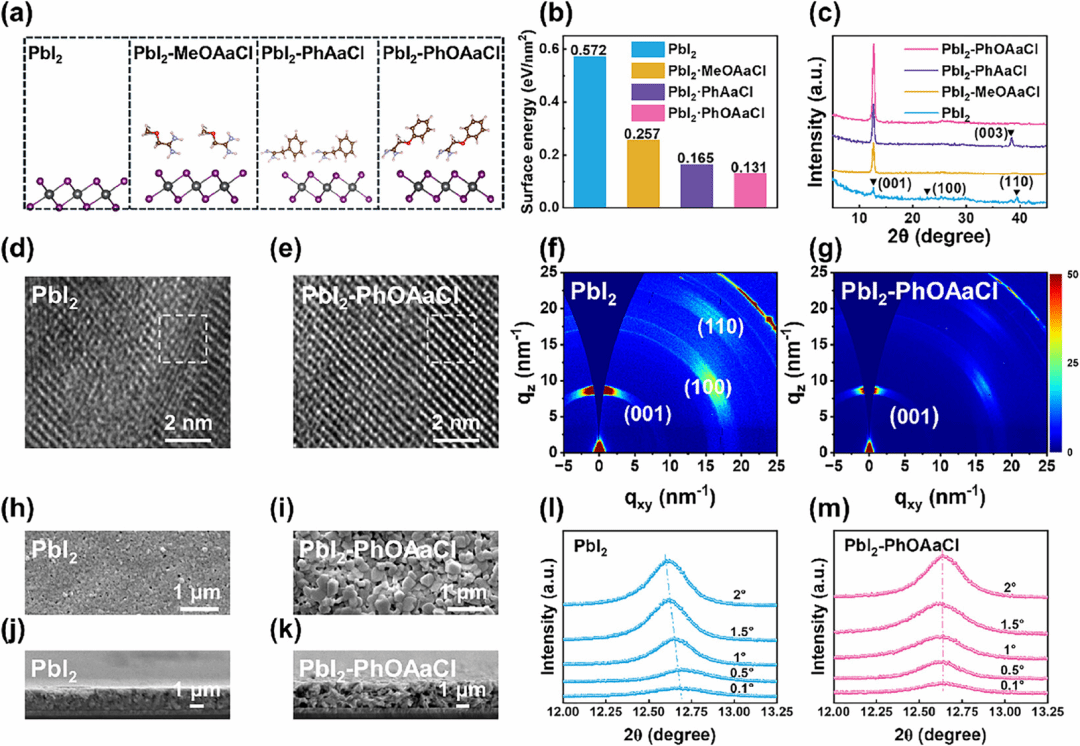

本文引入2 - 苯氧乙脒盐酸盐（PhOAaCl），借助该物质有效降低晶面能，制备出具有完整 (001) 择优取向的高结晶度碘化铅薄膜。这种结构优化的碘化铅模板可引导后续钙钛矿沿晶面连贯生长，大幅降低缺陷密度，同时实现优异的相纯度。此外，本文结合热力学与动力学角度，深入阐释了碘化铅与有机胺盐固 - 液界面处的晶体生长机理。

最终，该光伏器件的最高光电转换效率达到 26.47%。值得注意的是，未封装器件表现出优异的湿热稳定性与工作稳定性：在常温环境、持续光照并处于最大功率点追踪状态下，经过 2500 小时测试后，器件效率仍可维持初始值的 91%。
