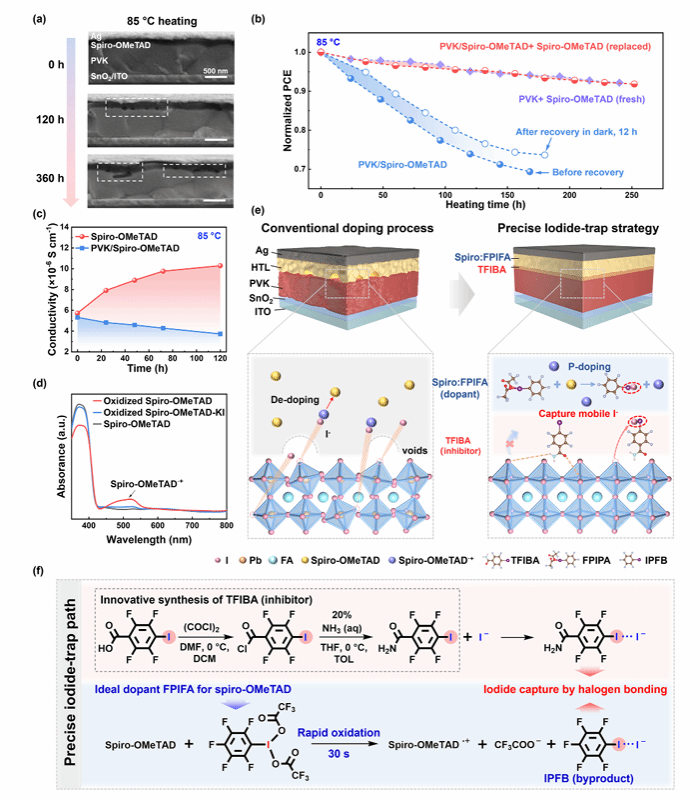

南昌大学陈义旺、谈利承团队指出光热应力下碘离子迁移侵入 spiro-OMeTAD 空穴传输层是钙钛矿电池性能衰减核心诱因；提出双重碘捕获方案：界面引入 TFIBA 分子通过卤键在钙钛矿表面构建碘捕获位点，同时开发 FPIFA 无空气辅助型掺杂剂，其掺杂副产物额外形成内部碘陷阱；该策略大幅提升碘迁移活化能，抑制脱掺杂与界面孔洞生成；器件最终实现 26.81% 光电转换效率，85℃持续光照下 T93 寿命超 1140 h，热循环、湿热稳定性均达同期顶尖水平。相关研究成果发表于《Angewandte Chemie International Edition》上。
