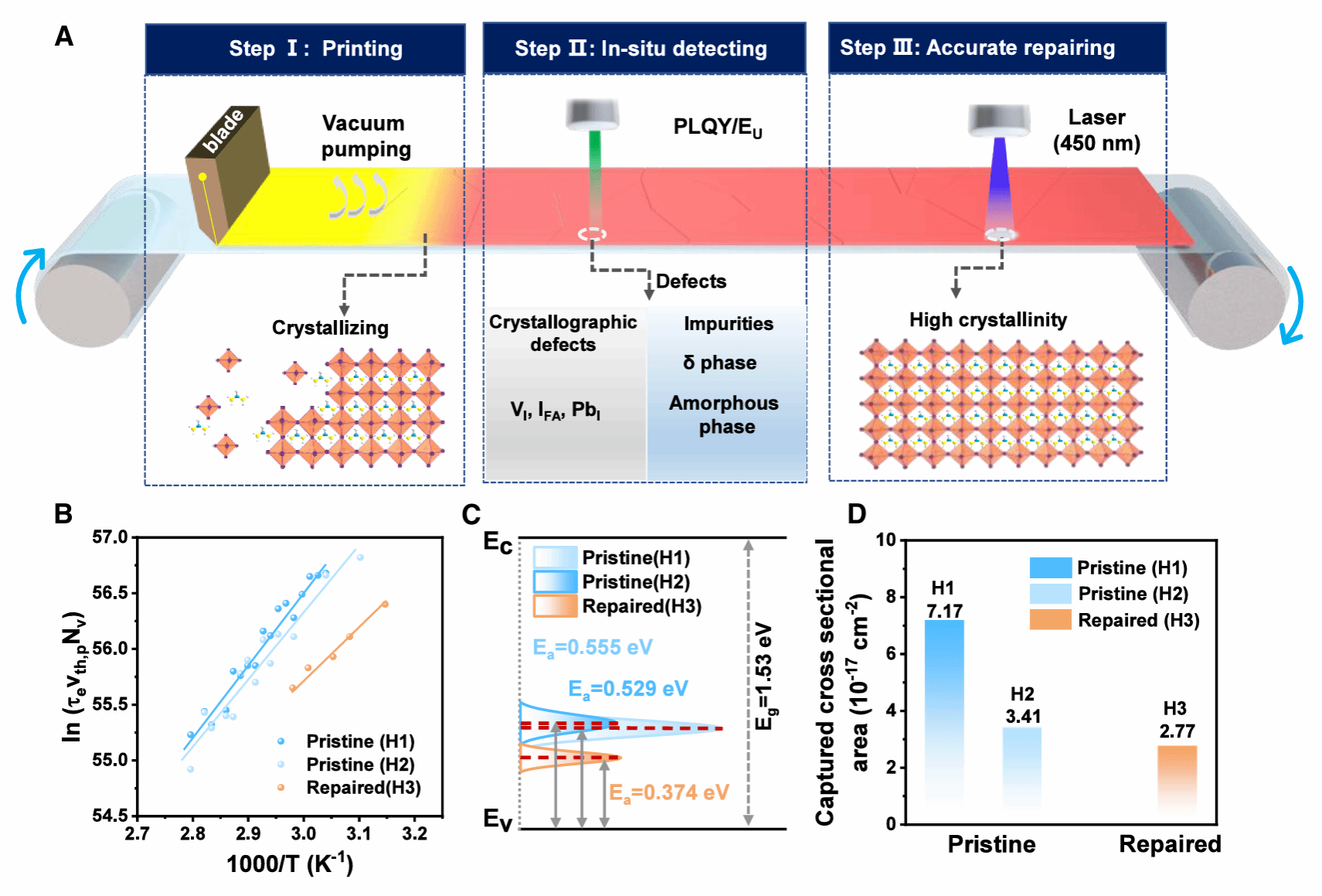

钙钛矿材料中的晶体缺陷和杂质是无辐射复合的主要诱因，严重制约了大面积柔性钙钛矿光伏器件的性能与可重复性，在柔性应用场景中该问题尤为突出。2026年2月27日南昌大学胡笑添&赣南师范大学陈义旺&华南理工大学薛启帆在本文提出一种针对大面积钙钛矿薄膜的缺陷原位检测与激光修复策略：利用光致发光量子产率和乌尔巴赫能测试，分别对晶体缺陷和杂质高密集区域进行识别与可视化表征；采用 450 nm 波长的激光对缺陷集中区域开展精准、快速的修复，修复后钙钛矿薄膜的缺陷含量较原始薄膜显著降低。基于该策略，1.01 cm² 的柔性钙钛矿太阳能电池获得 25.21% 的冠军光电转换效率（认证效率 24.57%），100 cm² 的柔性钙钛矿光伏组件实现 17.36% 的冠军光电转换效率，同时器件的良率达到 90%。该研究为柔性钙钛矿光伏器件的商业化发展提供了重要的技术支撑与理论参考
