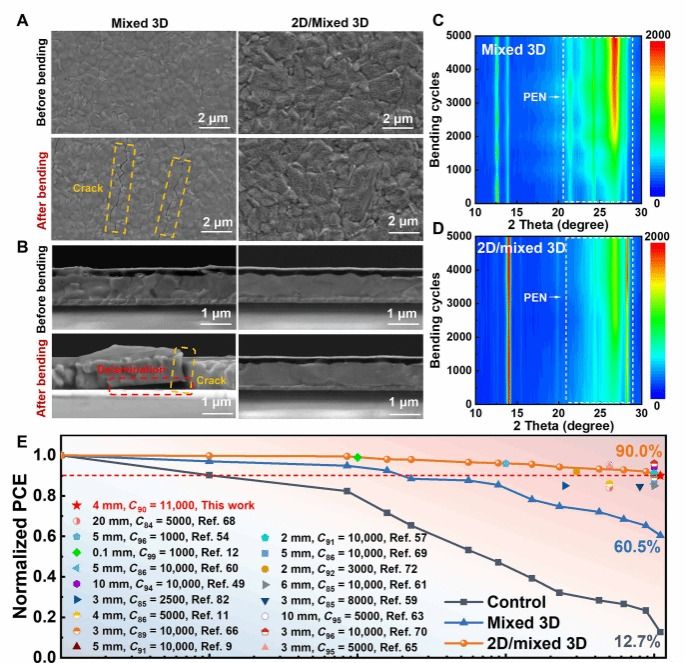

柔性钙钛矿太阳能电池因A位掺杂不均导致面外应变分布不均匀、富PbI₂表面存在残余应力，引发缺陷增多、力学性能差与长期稳定性不足，限制其高效稳定应用。该研究通过优化A位MDA²⁺掺杂均化面外应变分布，并在富PbI₂表面原位生成垂直取向DJ型2D钙钛矿层释放残余应力、提升界面载流子传输与力学性能，刚性器件冠军效率达26.59%，柔性器件冠军效率达25.88%（认证25.55%），大面积柔性模组分别获得21.77%（25平方厘米）和19.23%（100平方厘米），未封装器件2000小时最大功率点跟踪后保留97.8%初始效率。
